TROISIEME PARTIE – LES BREVETS BUCO



LE TRAIN-JOUET ETRANGER : ASPECTS TECHNIQUES ET BREVETS D’INVENTION DEPOSES



LES TRAINS-JOUETS BUCO ET LES BREVETS D’INVENTION DEPOSES







Création de BUCO, quelques dates repères :



- 1919 : August BUCHERER (1869-1945) fonde sa première société à Amriswil (commune suisse du canton de Thurgovie) ;

- Février 1923 : création de la société en commandite A. BUCHERER qui fabrique et commercialise des jouets en bois et des marionnettes articulées ; puis, en juillet 1923, transformation de cette société en société anonyme ;

- Août 1930 : la société se déplace à Diepoldsau (commune suisse du canton de Saint-Gall) où elle élargi la gamme de ses jouets en bois ;

- 1944 : démarrage de la production de trains-jouets en 0 et d’accessoires ferroviaires ;

- Commercialisation : en 1946, de la locomotive mécanique à deux essieux n° 212 ; en 1947, de la locomotive électrique à deux essieux n° 301 ; et en 1949, de la locomotive électrique de configuration 1B1 n° 304  qui rencontra un grand succès ;

- 1953 : le système de changement automatique du sens de la marche « BUCOMATIC », par surtension envoyée depuis le transfo, apparaît ;

- 1954 : lancement de la gamme H0 avec comme figure de proue l’automotrice-double n° 51/81, rouge, qui s’inspire des célèbres « doubles flèches rouges » RAe 4/8 des chemins de fer fédéraux suisses ;

- Noël 1956 : sortie du dernier catalogue ;

- 1957 : cessation de la production BUCO ;

- 1962-2009 : la marque, les outils de production, les stocks de matières premières et de produits finis passent de mains en mains sans que la production soit vraiment reprise ; à noter cependant que des répliques de matériels anciens en 0 et H0 des années 1945 à 1949 ont été fabriquées et vendues par la société suisse AMIBA au cours des années 2005 à 2009 ;

- 2011 : renaissance des trains BUCO dans le cadre d’une nouvelle société dénommée BUCO Spur 0 GmbH et localisée à Bauma (commune suisse du canton de Zurich).



Le nom BUCO vient de la contraction de l’appellation BUCHERER & Co. La production de jouets s’est faite sous différentes dénominations commerciales au fil des ans, en particulier : Firma A. BUCHERER in Amriswil et ensuite A. BUCHERER & Co, Amriswil entre 1919 et 1929) ; puis BUCHERER & Co AKTIENGESELLSCHAFT et ensuite SPIELWARENFABRIK A. BUCHERER & Co AKTIENGESELLSCHAFT, Diepoldsau entre 1930 et 1957.







Nous donnons ci-après, à titre de bibliographie indicative, quelques adresses de sites Internet à consulter :



http://www.buco-gmbh.ch/geschichte.htm

http://www.schweizerische-spielzeugeisenbahnen.ch/content/51/39/geschichte-buco-spur-0

http://www.schweizerische-spielzeugeisenbahnen.ch/content/122/48/buco-saba-blechspielzeug

http://www.historytoy.com/navi.php?suchausdruck=buco&JTLSHOP=e1ba841h8ldsduru882ldl3kb3#.VfatiX1vZI4







Les brevets BUCO :



La firme a déposé et obtenu, entre 1920 et 1957, environ 19 brevets suisses qui peuvent être classés selon les rubriques suivantes :





Rubriques

Nombre de brevets

Poupées articulées

Autres jouets mécaniques formés de plusieurs parties mobiles

Trains-jouets

5

6

8





Le tableau qui suit rassemble les 8 brevets suisses de BUCO (brevet CH) concernant les trains-jouets.



Pour accéder au document brevet original complet avec ses figures, cliquer sur le numéro du brevet figurant dans colonne« N° de brevet ».







N° de brevet

Date de dépôt

Déposant



Domaine concerné

Observations

Acc

(1)

V

(2)

Att

(3)

MR

(4)

T

(5)

1

CH 087 776 A

01/06/1920

August

BUCHERER









Personnage animé glissant et gesticulant sur des rails en pente.

2

CH 137 493 A

04/04/1929

SPIELWARENFABRIK A. BUCHERER & Co









Train avec voitures remplies avec des cubes de construction simulant par exemple des personnages.

3

CH 241 022 A

29/11/1944

SPIELWARENFABRIK A. BUCHERER & Co









Aiguillage amélioré à lames discontinues dont la partie mobile est articulée par une charnière.

4

CH 253 735 A

14/11/1946

SPIELWARENFABRIK A. BUCHERER & Co









Mécanisme d’horlogerie avec trois positions AR-débrayage-AV et réglage de la vitesse du mouvement. Voir ci-dessous.

5

CH 296 029 A

18/09/1951

SPIELWARENFABRIK A. BUCHERER & Co







Système électromagnétique pour la commande à distance de jouets (dont les trains) électriques.

6

CH 306 672 A

10/10/1952

SPIELWARENFABRIK A. BUCHERER & Co









Transfo avec prises pour train et accessoires permettant l’inversion de sens de la marche par coupure.

Voir ci-dessous.

7

CH 314 948 A

17/02/1953

SPIELWARENFABRIK A. BUCHERER & Co







Dispositifs fixes et embarqués pour inversion du sens de la marche par surtension. . Voir ci-dessous.

8

CH 320 787 A

15/01/1954

SPIELWARENFABRIK A. BUCHERER & Co









Voie ferrée équipée de plots de contact disposés entre les rails.



(1)                      Acc = accessoires / railway accessories

(2)                      V = voies (dont aiguillages) / tracks and track systems

(3)                      Att = attelages / coupling devices

(4)                      MR = materiel roulant / railway rolling stock

(5)                      T = traction / railway traction equipment





-         brevet n° 4 : le mécanisme breveté a été monté sur les locomotives à ressort BUCO n° 212

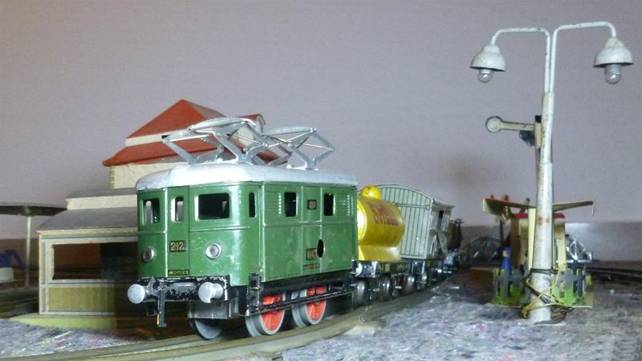

Voici un regard sur un chemin de fer BUCO tracté par une locomotive mécanique à deux essieux n° 212 :





[Source :: http://www.classicogauge.net/forum/viewtopic.php?f=22&t=1002]





-         brevet n° 6 : il s’agit des transformateurs des séries n° 8593 à 8596

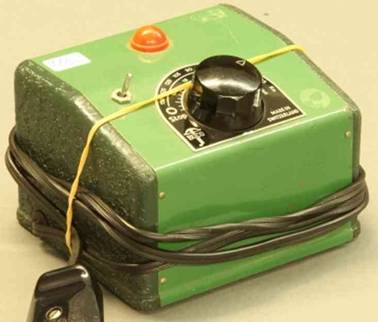

Image montrant le transformateur 8595 :





[Source : http://www.historytoy.com/Buco-Bucherer-8595-Transformer-220V/30VA-in-green-with-knob-and-system-warning#.VfatNX1vZI4]





-         brevet n° 7 : il vise à couvrir le système BUCOMATIC

Nus montrons ci-après une notice technique donnant toutes des explications sur le système BUCOMATIC breveté :

Pour accéder à cette notice     cliquer ici



[Source : http://amiba-modellbahnen.ch/content/82/88/technische-datenblaetter]







Dans la rubrique des poupées articulées, le brevet de base visant à protéger les légendaires poupées articulées, appelées SABA, consiste dans le brevet suisse ci-après référencé : CH 093 600 A ; date de dépôt : 27/01/1921 ; déposant : Auguste BUCHERER.







Trouvé une erreur ? : merci de cliquer sur l’adresse donnée pour la signaler : mtr.train@free.fr







***********************************************************
